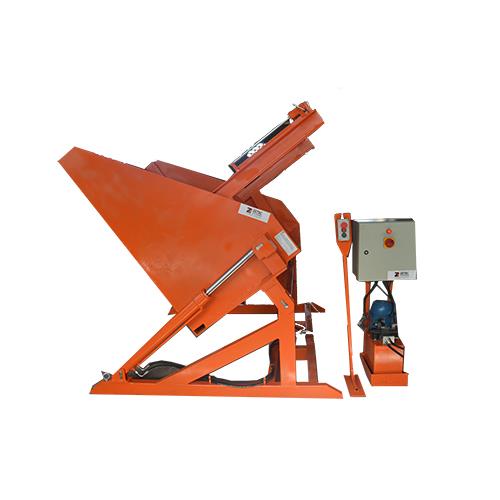

Entornador de Caçamba - Zetec

Equipamento destinado a elevar e entornar caçambas com peças que vão sendo despejadas em outros tipos de recipientes, ou alimentação de máquinas, inspeção e embalagem. Mais informações vide no descritivo abaixo:

Com projetos de tecnologia própria, a ZETEC SYSTEMS fabrica uma linha de produtos, transformando ou criando novos equipamentos de acordo com as especificações exclusivas de cada cliente, contando com o know-how de uma equipe técnica especializada em vendas, projetos e engenharia de desenvolvimento.

Apresentamos abaixo especificação técnica do “Entornador Hidráulico de caçambas com garfos duplos fixos, para um giro de até 135 º (graus)”.

ZECME – 15.9 / 10 / 12 – G2 – ESPECIAL COM FUNIL CALHA

As CAÇAMBAS (800 mm x 1.000 mm x 500 mm) e TAMBORES (Ø 600 X 800 mm) serão colocadas sobre os garfos do Inclinador, através de Paleteias Hidráulicas de vossa propriedade e serão imobilizadas por travas mecânicas reguláveis localizadas nas laterais do berço.

Acionamento hidráulico da elevação por meio de cilindros, bomba hidráulica e motor elétrico trifásico (380 Volts – 60 Hz), chave eletro magnética.

Comando através de BOTOEIRA (24 Vcc) remota com 03 (três) metros de comprimento com os seguintes botões, acionando enquanto premidos:

ENTORNA - DESENTORNA - EMERGÊNCIA

Instalação elétrica padrão ZETEC. Cabo elétrico de alimentação por sua conta.

Construção em chapas e perfilados de aço carbono; cilindros de aço sem costura e com retentores especiais; pistões protegidos por cromo duro.

O equipamento será fixado sobre o piso (liso e nivelado), com chumbadores de nosso fornecimento e instalação por vossa conta.

 ACABAMENTO:

 Remoção de rebarbas e respingos de solda, limpeza da estrutura com desengraxastes.

 PINTURA:

 Em Esmalte sintético a base de poliuretano na cor Laranja Segurança padrão ZETEC.

CARACTERÍSTICAS TÉCNICAS QUE DEVEM SERÉM INFORMADAS PELO CLIENTE PARA ELABORAÇÃO DO ORÇAMENTO:

CAPACIDADE DE CARGA                        ------------------------------------------------- 1.500  KG
ALTURA TOTAL DA CAÇAMBA ENTORNADA -------------------------------------------------  2.000 MM
ALTURA MÁXIMA DE ENTORNA MENTO (PONTA DO FUNIL CALHA) -------------------------------------------------  900    MM
ALTURA DOS GARFOS ABAIXADOS -------------------------------------------------  70      MM
ÂNGULO TOTAL DE ENTORNA MENTO MÁXIMO -------------------------------------------------  135º GRAUS
COMPRIMENTO ÚTIL (LIVRE PARA RECEBER AS CAÇAMBAS) -------------------------------------------------  1.200 MM
LARGURA ÚTIL (LIVRE PARA RECEBER AS CAÇAMBAS) -------------------------------------------------  1000  MM
COMPRIMENTO TOTAL (APROXIMADO) -------------------------------------------------  1.350 MM
LARGURA TOTAL (APROXIMADA) -------------------------------------------------  1.250 MM
PESO APROXIMADO -------------------------------------------------  800     KG



EMPRESA

Voltada á produção sob encomenda, A ZETEC SYSTEMS é destaque no desenvolvimento de projetos e fabricação de Equipamentos Hidráulicos para Movimentação de Cargas e Elevadores, sejam eles de Passageiros, Acessibilidade ou Monta Carga.

Desde sua fundação em 2001, o departamento de engenharia industrial da ZETEC SYSTEMS projeta equipamento especiais com foco na melhoria da ergonomia e na otimização da produção em indústrias de todos os segmentos.

Com projetos de tecnologia própria, A ZETEC SYSTEMS  fabrica uma linha de produtos, transformado ou criando novos equipamentos de acordo com as especificações exclusivas de cada cliente, contando com KNOW-HOW de uma equipe técnica especializada em vendas, projetos e engenharia de desenvolvimento.

Do SET-UP de ferramentas á otimização de produção, em todas as fases do processo industrial, estes profissionais são habilitados para atender as normas de segurança vigentes, garantindo uma prestação de serviço pautada na qualidade e eficiência.

A ZETEC SYSTEMS se destaca no mercado nacional pela qualidade e robustez de seus produtos, desenvolvidos por engenheiros e projetista experientes no processo CAD/CAM.

Atualmente, com funcionários assentados, a ZETEC SYSTEMS produz em sua unidade industrial na cidade de Barueri/SP , um trabalho voltado á plena satisfação do cliente.

Com grande  repercussão no quesito " QUALIDADE " (Além da diversificação de produtos) , a ZETEC SYSTEMS esta sedimentada no setor de equipamentos hidráulicos para movimentação de cargas com atuação marcante nos processos de implementação e desenvolvimento de grandes indústrias de Mineração, Ferroviárias ,Siderúrgicas , Petrolíferas, Montadoras e todo parque industrial do Brasil e da América do Sul.

SÃO MAIS DE 30 MIL CLIENTES CADASTRADOS E UMA LINHA DE EQUIPAMENTOS, ASSIM DESCRITOS:

  • Mesas Elevadoras Pantográficas
  • Empilhadeiras (Manuais ou Motorizadas)
  • Monta Carga
  • Niveladora de Docas (Carga e Descarga)
  • Elevadores de Manutenção (Pantográfico ou Telescópicos)
  • Entornadores Caçambas
  • Carros Hidráulicos
  • Plataforma Elevadoras
  • Eleva Tambor Basculante
  • Guinchos Industriais
  • Macacos Hidráulicos (Até 1.000 TON)
  • Macacos para Protenção de Concreto
  • Bombas Hidráulicas
  • Cilindros Hidráulicos
  • Macacos para Aeronaves
  • Tombadores de Bobinas
  • Braço de Manutenção Articulado
  • Extratores
  • Saca Polias Hidráulicos
EXEMPLO
Posição Medidas Unid.
A 1.400 mm
B 1.000 mm
C 900 mm
D 800 mm
E 2.550 mm
F 740 mm
G 120º graus
H 40 mm
I 700 mm
J 1.000 mm
L 1.25 mm
M 2.000 mm
N 1.000 mm
O 550 mm
P 400 mm
CAP. 1.500 kg
