A PLATAFORMA TOMBADORA DE BOBINAS também denominada de TOMBADOR DE BOBINAS é projetada e fabricada pela ZETEC SYSTEMS para TOMBAR BOBINAS ou PALETES em 90º. Mais informações vide no descritivo abaixo:

PLATAFORMA ENTORNADORA DE BOBINA

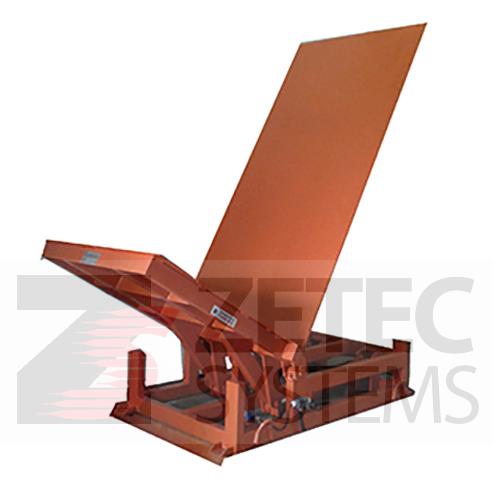

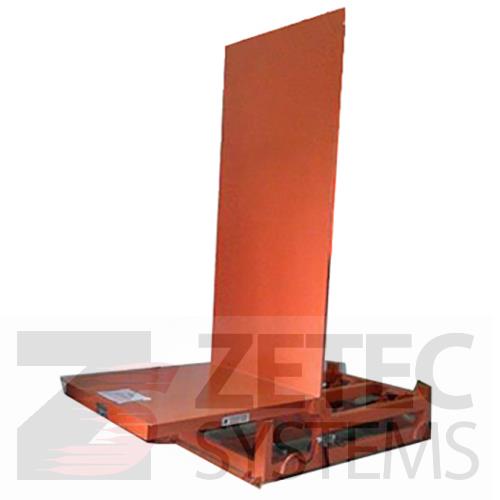

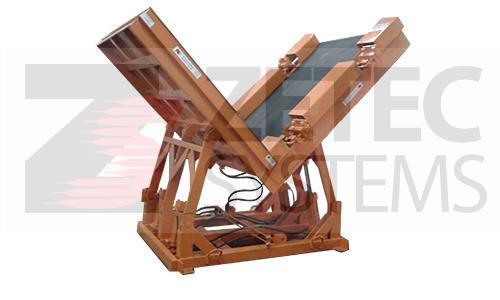

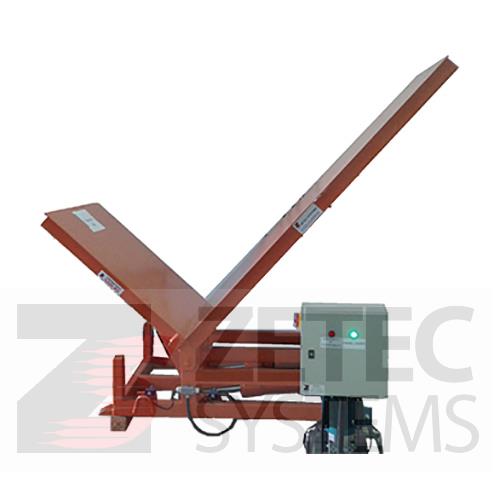

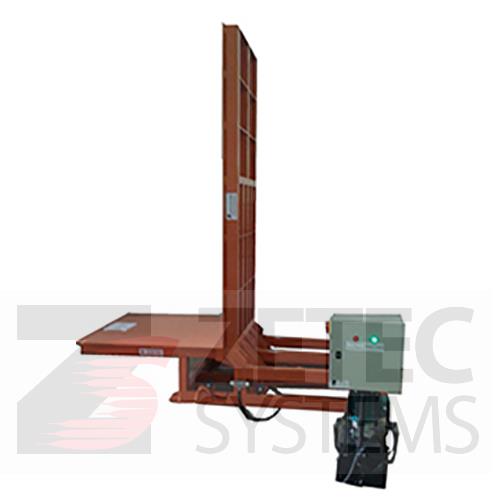

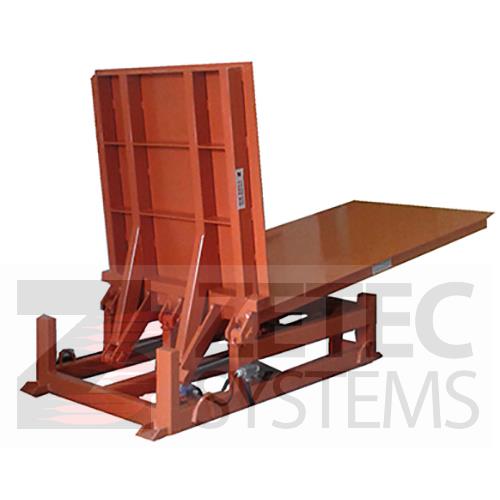

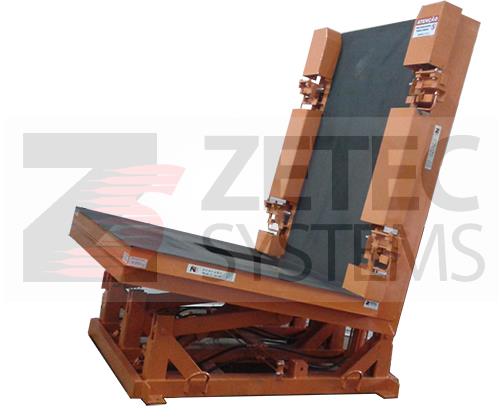

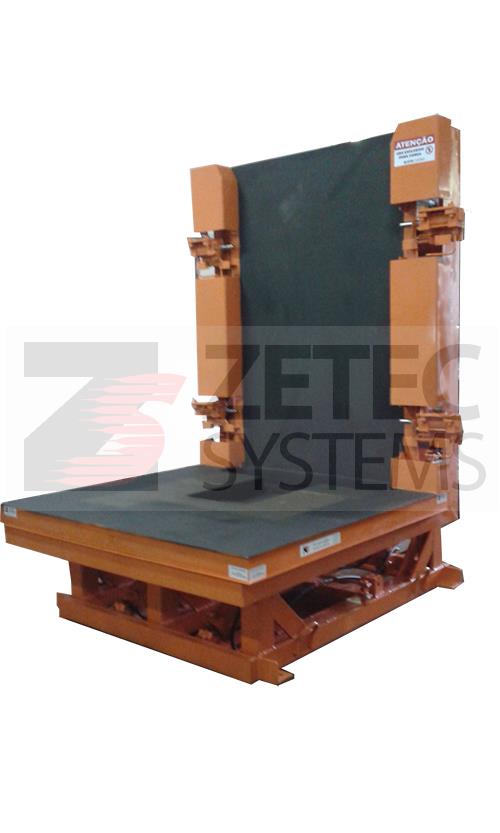

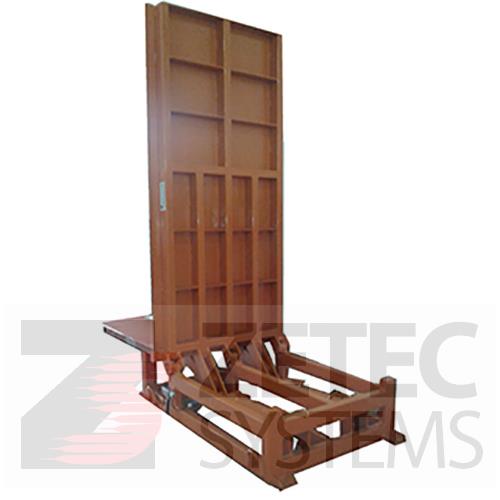

A PLATAFORMA TOMBADORA  DE BOBINAS  também denominada de TOMBADOR DE BOBINAS é projetada e fabricada pela ZETEC SYSTEMS para TOMBAR BOBINAS ou PALETES em 90º ,sendo o seu giro comando por Cilindros Hidráulicos com Tubo Brunido Internamente acionados por uma Unidade Hidráulica com Reservatório de Óleo e Bandeja de Contenção, Visor de Nível , Filtro de Sucção Interno , Bomba Hidráulica de Engrenagem , Válvula de Segurança , Válvula Direcional Pilotada, Acionada por solenoide Elétrico 24 VCC e motor 220,380 ou 440 VOTS.

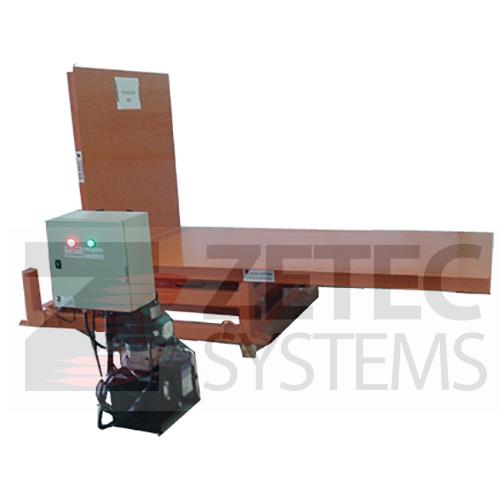

Separado da estrutura estando previsto de 02 metros de Fiação e Tubulação de interligação, fornecido com Painel Elétrica completo Solidário a mesma, Contendo Contator,Disjuntor , Relé Térmico , Bornes de Ligação, Interligado á unidade Eletro-Hidráulica por cabo Dupla Isolação.

Acionamento de ELEVAÇÃO / DESCIDA através de BOTOEIRA em pedestal.

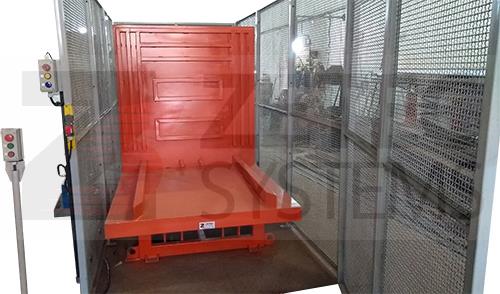

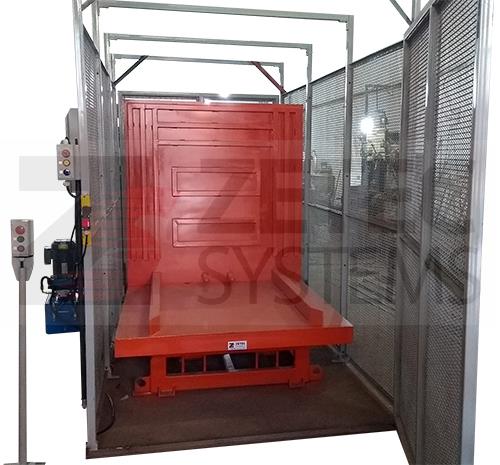

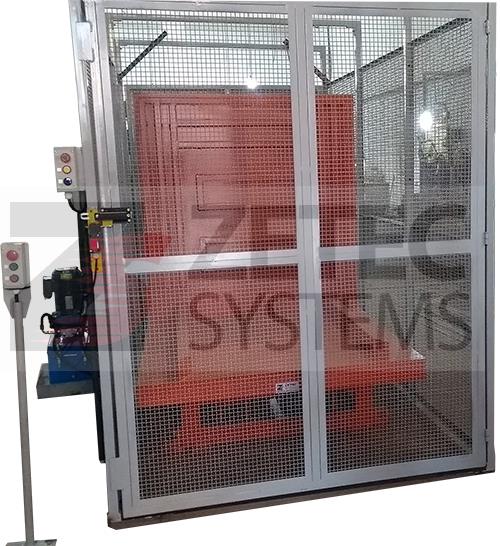

Para atendimento a NR 12 (Proteção ao Operador) é instalado em baixo TAMPO da PLATAFORMA um quadro mecânico de segurança para desligar o sistema se algo tocar na trajetória do giro ou a critério do cliente este quadro poderá ser substituído por  UM FECHAMENTO EXTERNO POR TELAS E PORTAS PIVOTADAS OU PANTOGRÁFICAS.

O Acionamento da elevação poderá ser comando com BOTOEIRA em pedestal ou por uma pedaleira de comando que ficará sobre o piso, todos com 24 VCC.

Com os seguintes botões acionados quando premidos: INCLINA / DESINCLINA.

CARACTERÍSTICAS TÉCNICAS QUE DEVEM SERÉM INFORMADAS PELO CLIENTE PARA ELABORAÇÃO DO ORÇAMENTO:

PROJETADO DE ACORDO COM AS NECESSIDADES DO CLIENTE PORÉM O ANGULO DE INCLINAÇÃO (SENTIDO DO COMPRIMENTO) : 90º GRAUS , PARA FORNECIMENTO DE ORÇAMENTO FAVOR INFORMAR O ABAIXO MENCIONADO

RAZÃO SOCIAL DA EMPRESA ------------------------------------------
CAPACIDADE DE CARGA ------------------------------------------ KG
DIMENSÕES DO PALETE ------------------------------------------ MM
DIÂMETRO E COMPRIMENTO DA BOBINA (QUE SERÁ TOMBADA EM 90º): ------------------------------------------ MM
COMO SERÁ COLOCADA / RETIRADA A BOBINA OU PALETE NO TOMBADOR ------------------------------------------ MM
QUAL A ALIMENTAÇÃO ELÉTRICA PARA A UNIDADE ELETRO-HIDRÁULICA: (220 ,380  OU 440 VOLTS) ------------------------------------------ MM
O EQUIPAMENTO PODERÁ SER EMBUTINDO NO PISO _____SIM ou _____NÃO ------------------------------------------ MM
SO ATUAL OU DESEJADO ------------------------------------------ MM
SE TIVER FOTOS OU VÍDEOS DO LOCAL DE INSTALAÇÃO DO EQUIPAMENTO FAVOR NOS ENVIAR ------------------------------------------ MM



CARACTERÍSTICAS GERAIS

Estrutura em perfis de aço laminado 1020 , unido por solda estrutural MIG.

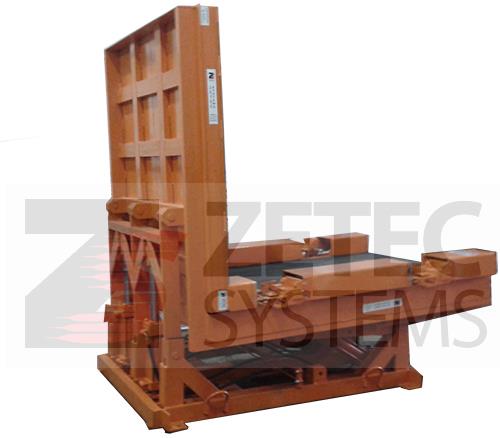

Tampo da Plataforma em chapa lisa de aço para receber palete com bobinas com seu eixo na vertical, com assento para acomodar as bobinas após o seu tombamento, está previsto guardas nas 02 laterais maiores para evitar o rolamento das bobinas.

Sistema de articulações com pinos travados e buchas em bronze dotados de graxeiras.

Mangueiras flexíveis alta pressão, com terminais prensados tipo " PARKER / MANULLI".

Óleo Hidráulico ISO AW -68.

Sistema Eletro-Hidráulico elaborado para regime de trabalho de 15 Acionamentos / Hora.

Acompanha Manual com critérios de operação, segurança e manutenção.

TRATAMENTO SUPERFICIAL

  • Limpeza Química por Solventes e Desengraxantes.
  • Uma Demão de fundo Anti Corrosivo.
  • Uma Demão de Esmalte Sintético, cor Laranja  segurança - padrão ZETEC.
  • Placa de identificação, em chapa de alumínio espessura de 02 MM com gravação em baixo relevo, INFORMANDO:



CAPACIDADE DE CARGA
MODELO
ANO
NÚMERO DE SÉRIE DO EQUIPAMENTO



EMPRESA

Voltada á produção sob encomenda, A ZETEC SYSTEMS é destaque no desenvolvimeto de projetos e fabricação de Equipamentos Hidráulicos para Movimentação de Cargas e Elevadores, sejam eles de Passageiros, Acessibilidade ou Monta Carga.

Desde sua fundação em 2001, o departamento de engenharia industrial da ZETEC SYSTEMS projeta equipamento especiais com foco na melhoria da ergonomia e na otimização da produção em indústrias de todos os segmentos.

Com projetos de tecnologia própria, A ZETEC SYSTEMS  fabrica uma linha de produtos, transformado ou criando novos equipamentos de acordo com as especificações exclusivas de cada cliente, contando com KNOW-HOW de uma equipe técnica especializada em vendas, projetos e engenharia de desenvolvimeto.

Do SET-UP de ferramentas á otimização de produção, em todas as fases do processo industrial, estes profissionais são habilitados para atender as normas de segurança vigentes, garantindo uma prestação de serviço pautada na qualidade e eficiência.

A ZETEC SYSTEMS se destaca no mercado nacional pela qualidade e robustez de seus produtos, desenvolvidos por engenheiros e projetista experientes no processo CAD/CAM.

Atualmente, com funcionários assentados, a ZETEC SYSTEMS produz em sua unidade industrial na cidade de Barueri/SP , um trabalho voltado á plena satisfação do cliente.

Com grande  repercussão no quesito " QUALIDADE " (Além da diversificação de produtos) , a ZETEC SYSTEMS esta sedimentada no setor de equipamentos hidráulicos para movimentação de cargas com atuação marcante nos processos de implementação e desenvolvimeto de grandes indústrias de Mineração, Ferroviárias ,Siderúrgicas , Petrolíferas, Montadoras e todo parque industrial do Brasil e da América do Sul.

SÃO MAIS DE 30 MIL CLIENTES CADASTRADOS E UMA LINHA DE EQUIPAMENTOS, ASSIM DESCRITOS:

  • Mesas Elevadoras Pantográficas
  • Empilhadeiras (Manuais ou Motorizadas)
  • Monta Carga
  • Niveladora de Docas (Carga e Descarga)
  • Elevadores de Manutenção (Pantográfico ou Telescópicos)
  • Entornadores Caçambas
  • Carros Hidráulicos
  • Plataforma Elevadoras
  • Eleva Tambor Basculante
  • Guinchos Industriais
  • Macacos Hidráulicos (Até 1.000 TON)
  • Macacos para Protenção de Concreto
  • Bombas Hidráulicas
  • Cilindros Hidráulicos
  • Macacos para Aeronaves
  • Tombadores de Bobinas
  • Braço de Manutenção Articulado
  • Extratores
  • Saca Polias Hidráulicos
Dimensões Principais
Modelos Capacidade Plataforma Altura Abaixada Altura Total Dimensões da Vala para Embutir
    A x B C H E x F x C
TB 1 - 8 / 8 1.000 Kg 800 x 800 300mm 1.100mm 1000 x 850 x 300mm
TB 2 - 9 / 9 2.000 Kg 900 x 900 300mm 1.200mm 1100 x 950 x 300mm
TB 2 - 12 /12 2.000 Kg 1200x 1200 400mm 1.600mm 1400 x 1250 x400mm
TB 5 - 12 /12 5.000 Kg 1200x 1200 500mm 1.700mm 1450 x 1250 x 500mm
TB 5 - 15 /15 5.000 Kg 1500x 1500 500mm 2.000mm 1750 x 1550 x 500mm
TB 10-15/ 15 10.000 Kg 1500x 1500 550mm 2.100mm 1800 x 1550 x 550mm
TB 15-18/ 18 15.000Kg 1800x 1800 600mm 2.400mm 2.150 x 1850 x 600mm
